Visioconférence h.320 h.321 : tout sur ces normes UIT-T
L’essentiel à retenir : la norme H.321 adapte les systèmes de visioconférence H.320 aux réseaux large bande B-ISDN via la technologie ATM. Cette transition garantit une interopérabilité totale entre les infrastructures RNIS classiques et les environnements à haut débit. L’usage des couches d’adaptation AAL-1 et AAL-5 assure une synchronisation audio-vidéo rigoureuse, indispensable pour maintenir une communication professionnelle stable et performante.
Contrairement aux idées reçues, la stabilité légendaire des réseaux RNIS surpasse encore de nombreuses solutions IP modernes sujettes à la gigue. Cet article détaille comment les normes H.320 / H.321 exploitent l’encapsulation ATM et le signal BAS pour garantir une synchronisation audio-vidéo sans faille. Vous découvrirez les mécanismes de signalisation H.242 indispensables pour sécuriser vos flux critiques avec une rigueur professionnelle absolue.
- Fondamentaux techniques des normes H.320 et H.321
- Architecture des systèmes visiophoniques à bande étroite
- Protocoles de communication et pilotage par signal BAS
- Performance des algorithmes de codage audio et vidéo
- Maîtrise des procédures d’appel et gestion des canaux
- Interopérabilité RNIS et environnements IP actuels

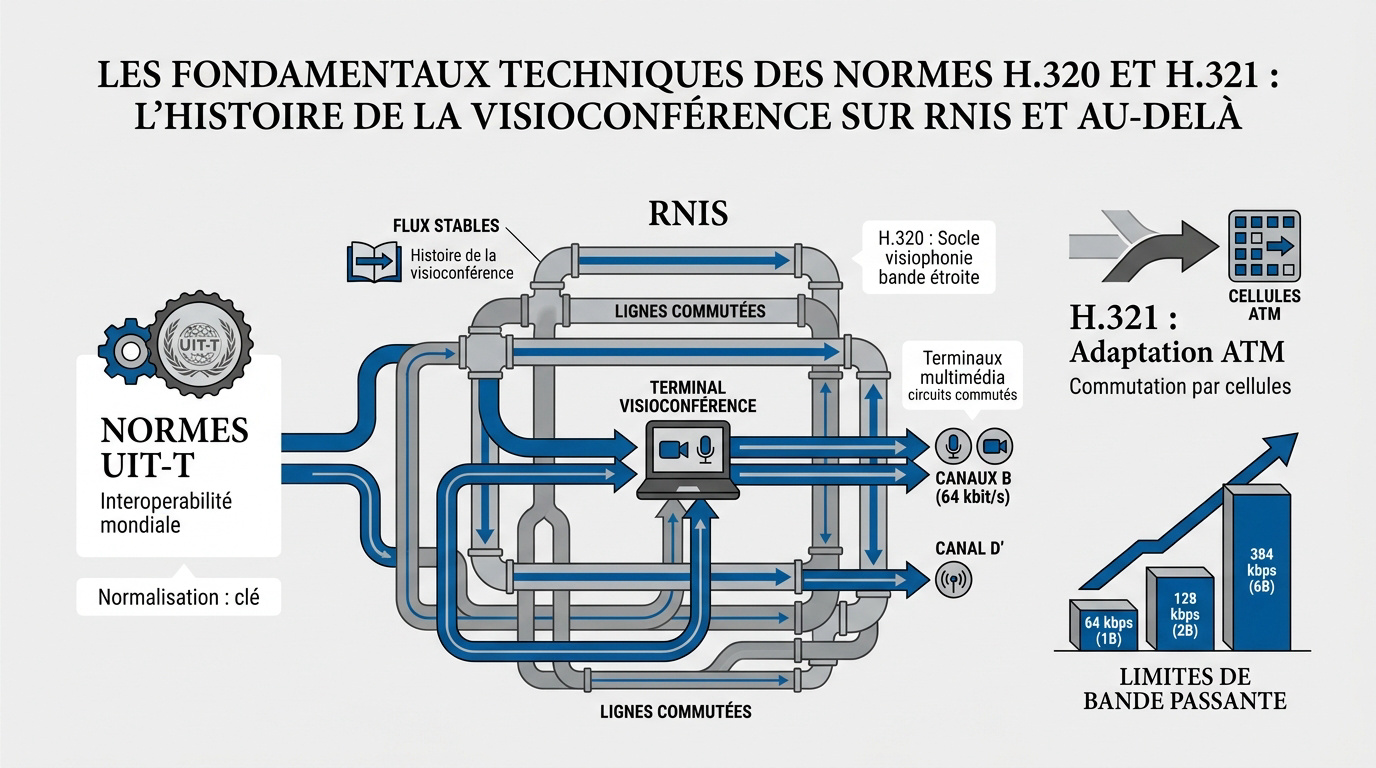

Fondamentaux techniques des normes H.320 et H.321
Après avoir planté le décor sur l’évolution de la visio, entrons dans le vif du sujet avec les bases normatives de l’UIT-T.
Définition et cadre d'application UIT-T
L’Union Internationale des Télécommunications a établi des directives précises pour les terminaux audiovisuels. La norme H.320 constitue le socle technique pour la visiophonie sur réseaux à bande étroite.
Ces spécifications encadrent les terminaux de communication au sein d’environnements professionnels. Elles régissent historiquement l’usage des services multimédias via des circuits commutés pour garantir une transmission stable.
La rigueur de ces normes UIT-T assure une interopérabilité mondiale. C’est le gage d’une communication fluide entre équipements de constructeurs différents.
Spécificités du réseau RNIS pour la visioconférence
Le fonctionnement repose sur les lignes numériques commutées. Le RNIS a permis d’obtenir les premiers flux vidéo réellement stables. Pour comprendre ce socle, consultez l’ Histoire de la visioconférence et acteurs clés du marché en 2026.
Le système utilise des canaux B à 64 kbit/s. Ces derniers transportent la voix et l’image de manière parfaitement synchrone.
Le canal D pilote la signalisation. Il forme la structure vitale du réseau RNIS.
Adaptation H.321 pour les environnements ATM
La transition vers le réseau B-ISDN a nécessité des ajustements. La norme H.321 adapte ainsi les terminaux H.320 aux réseaux à commutation de cellules ATM.
L’encapsulation des trames H.221 dans les cellules ATM est ici fondamentale. Ce processus maintient la synchronisation malgré le changement de transport réseau.
H.321 visait des débits bien plus élevés. Elle demeure une étape technique majeure.
Limites de bande passante et débits réels
Les paliers de débit sont strictement définis. On débute à 64 kbit/s pour atteindre 2 Mbit/s en agrégeant plusieurs canaux numériques.
La technologie de l’époque imposait des choix drastiques. La résolution vidéo était souvent limitée pour préserver une fluidité acceptable en réunion.
Voici les configurations de débits rencontrées :
- Débit minimal 64 kbps (1B)
- Débit standard 128 kbps (2B)
- Débit haute qualité 384 kbps (6B)
Architecture des systèmes visiophoniques à bande étroite
Maintenant que les normes sont posées, voyons comment les machines s’organisent concrètement pour faire transiter l’image et le son.
Composants des terminaux et interfaces réseau
Les modules de traitement du signal, ou DSP, constituent le cœur technique. Ces processeurs spécialisés exécutent les algorithmes complexes de compression. Ils traitent les flux audio et vidéo sans aucune latence. Cela garantit une fluidité indispensable pour vos échanges.
Le raccordement s’appuie sur des interfaces physiques spécifiques. On utilise fréquemment des ports série à haute vitesse. Les interfaces S0 ou T0 permettent la connexion au réseau RNIS. Ces connecteurs assurent la stabilité du transport des données numériques.
Le choix du matériel de visioconférence définit votre image de marque. Un équipement pro évite les décrochages techniques frustrants. Consultez notre guide sur le Matériel de visioconférence : quel équipement choisir en 2026 ? pour décider.
Fonctionnement des MCU en mode multipoint
L’Unité de Contrôle Multipoint (MCU) orchestre les réunions à plusieurs sites. Elle agit comme un cerveau centralisé indispensable. Ce serveur mélange les flux audio de chaque participant. Il commute aussi les images pour les diffuser aux terminaux.
La gestion des flux entrants demande une puissance de calcul réelle. La MCU décode chaque signal reçu des sites distants. Elle doit ensuite les ré-encoder immédiatement. Ce processus adapte le flux aux capacités techniques de chaque terminal.
La MCU maintient la cohérence globale de la session de travail. Elle pilote les échanges avec des protocoles de contrôle rigoureux. Ces mécanismes assurent une signalisation sans faille entre les équipements. La stabilité de la réunion en dépend directement.
Topologie de connexion et hiérarchie matérielle
L’organisation repose sur une liaison directe entre terminaux et passerelles. Les équipements H.320 utilisent le réseau RNIS pour communiquer. Ils se connectent via un concentrateur ou une prise murale. Cette structure garantit un débit constant et sécurisé.
La charge de calcul est intelligemment répartie entre les composants. Le terminal local gère l’encodage de votre image. Le réseau assure ensuite le transport synchrone des trames. Cette hiérarchie évite la saturation des ressources et la fatigue cognitive.
| Composant | Rôle principal | Interface type |
|---|---|---|
| Terminal | Compression audio/vidéo locale | Interface S/T RNIS |
| MCU | Mélange et routage multipoint | Multiples accès PRI/BRI |
| Passerelle | Conversion H.320 vers IP | Série / Ethernet RJ45 |
| Réseau RNIS | Transport des données synchrones | Canaux B (64 kbps) |
Protocoles de communication et pilotage par signal BAS
L’architecture matérielle ne serait rien sans les protocoles qui dictent la manière dont les données s’imbriquent.
Structure de trame H.221 et multiplexage
Le protocole H.221 organise les flux audio, vidéo et de contrôle. Il définit précisément comment ces données partagent un canal numérique unique. Cette structure optimise l’usage des algorithmes de codage.
La division temporelle des canaux est la règle. On utilise le multiplexage temporel pour diriger chaque donnée vers sa destination. Cela garantit une transmission fluide sur les réseaux RNIS ou B-ISDN.
Cette architecture de trame assure la synchronisation globale. Le système reste stable malgré la diversité des signaux transmis.
Rôle du signal BAS dans la négociation
Le Bit-rate Allocation Signal (BAS) agit comme le chef d’orchestre. Il permet aux terminaux d’échanger leurs capacités techniques dès la connexion. C’est une étape cruciale pour l’interopérabilité.
Le basculement entre les modes s’effectue de manière dynamique. Si la bande passante fluctue, le signal BAS ajuste instantanément le débit. La réactivité est ici une priorité absolue.
Sans signal BAS, aucune communication multimédia n’est possible. C’est un pilier technique indispensable.
Signalisation via les protocoles H.230 et H.242
H.230 gère les procédures de transfert de contrôle. Il traite les indications de bas niveau comme les demandes de rafraîchissement d’image. Son rôle est purement opérationnel et direct.
Le protocole H.242 analyse les échanges pour établir la communication. Il utilise les codes BAS afin de négocier un mode de fonctionnement commun. L’appel multimédia s’initialise ainsi sans friction technique.
Ces protocoles garantissent la fluidité des interactions. Ils gèrent efficacement la signalisation du système.
Gestion de la signalisation dans la bande
La signalisation « in-band » utilise une fraction du débit utile pour les commandes. Elle se distingue des méthodes externes par son intégration directe dans le flux. C’est un choix d’ingénierie pragmatique.
Bien que cela réduise légèrement la bande passante vidéo, l’efficacité globale augmente. La réactivité du système devient bien meilleure lors des changements de configuration. Le gain de performance est réel.
Cette méthode permet une gestion fine sans canaux externes complexes. C’est l’essence même de la norme H.320.
Performance des algorithmes de codage audio et vidéo
Derrière les protocoles de transport, ce sont les codecs qui font le gros du travail pour compacter l’information.
Standards audio G.711, G.722 et G.728
Le G.711 reste la base téléphonique classique en PCM. À l’inverse, le G.722 offre une fidélité supérieure sur 7 kHz. Cette montée en gamme améliore nettement la clarté des échanges.
La qualité sonore perçue dépend du débit alloué. Le G.728 est très efficace à 16 kbps. Il permet de préserver la bande passante pour le flux vidéo sans dégrader l’audio.
Un son impeccable prime souvent sur une image parfaite. Pour un rendu pro, utilisez un casque visioconférence de qualité. Casque visioconférence | Top modèles et avis pro 2026.
Évolution des codecs vidéo de H.261 à H.264
H.261 a posé les fondations de la compression numérique. Pourtant, le H.264 a transformé la donne avec ses algorithmes de prédiction avancés. Il optimise radicalement le ratio qualité/débit sur les réseaux modernes. C’est le standard de l’efficacité.
Certains terminaux anciens ne sont pas condamnés. Des mises à jour logicielles permettent parfois de supporter des codecs plus récents. Cela prolonge la durée de vie de vos investissements matériels.
La compression intelligente est la clé de la performance vidéo.
Synchronisation labiale et compensation de retard
Le système doit impérativement recaler les flux. Il aligne le son sur les mouvements des lèvres. Cela évite cet effet de doublage raté qui brise toute crédibilité en réunion.
La gestion des tampons de gigue est ici vitale. Des buffers compensent les variations de vitesse sur les réseaux RNIS ou ATM. Le flux reste ainsi fluide malgré les instabilités réseau.
Une synchronisation rigoureuse garantit le confort des utilisateurs.
Qualité de service et correction d'erreurs
La protection contre les pertes de paquets est nécessaire. La correction d’erreurs directe (FEC) maintient une image stable. Elle compense les micro-coupures avant qu’elles ne deviennent visibles à l’écran.
En cas de corruption sévère, le terminal réagit vite. Il demande immédiatement une image complète pour réinitialiser le flux. Ce mécanisme de recouvrement évite les gels d’image prolongés et agaçants.
- Correction d’erreur directe (FEC)
- Demande de répétition (ARQ)
- Masquage d’erreurs audio
Maîtrise des procédures d'appel et gestion des canaux
Une fois les codecs choisis, il faut établir la session. C’est une procédure rigoureuse qui ne laisse rien au hasard.
Séquences d'initialisation et établissement
L’appel commence par une phase de signalisation réseau. Vient ensuite une synchronisation de trame H.221 entre les points. Cette étape initiale garantit que la connexion physique est stable. La rigueur ici évite les échecs de connexion.
Les terminaux s’accordent sur la vitesse de transmission. Ils définissent aussi le mode de multiplexage utilisé. Cette phase B1-2 est cruciale pour la suite de l’échange. Sans cet accord, la communication reste impossible.
C’est à ce moment que les capacités sont échangées via BAS. Les terminaux négocient les paramètres audio et vidéo. Tout doit être parfait pour lancer la vidéo. Le basculement vers le mode commun s’opère alors.
Allocation dynamique du débit binaire
Le système gère la répartition entre flux vidéo et données. Il peut décider de réduire la qualité d’image. Cela permet de laisser passer un partage de document informatique fluide. C’est une question d’efficacité lors de vos présentations.
Les mécanismes de priorité de canal entrent en jeu. L’audio est toujours prioritaire pour garantir une conversation compréhensible. Même en cas de congestion, la voix reste claire. Cela réduit la fatigue cognitive lors des échanges longs.
Cette souplesse permet d’optimiser l’usage des canaux B. Le débit s’ajuste en temps réel selon les besoins applicatifs. C’est une gestion intelligente de la ressource réseau. Vous obtenez ainsi une performance maximale constante.
Maintenance et tests de boucle technique
Les tests de boucle numérique et analogique sont indispensables. Ces outils permettent de vérifier que le signal circule. On s’assure qu’il revient correctement sans dégradation majeure du matériel. C’est la base d’une installation fiable.
Des procédures de diagnostic audio et vidéo existent. On injecte des mires de test spécifiques. Cela permet d’isoler une panne entre le terminal et le réseau. Identifier la source du problème devient alors un jeu d’enfant.
Une maintenance régulière évite les mauvaises surprises en réunion. Votre image de marque dépend de cette stabilité technique. Consultez nos conseils d’experts. Conseils d’experts pour vos visioconférences : matériels, pratiques.
Interopérabilité RNIS et environnements IP actuels
Le monde a changé. Aujourd’hui, le défi est de faire cohabiter ces systèmes robustes avec la flexibilité du tout IP.
Comparaison flux RNIS versus protocoles IP
Le RNIS repose sur la commutation de circuits. À l’inverse, l’IP utilise la commutation de paquets. Le RNIS garantit une bande passante stable sans aucune variation.
La stabilité du flux H.320 élimine la gigue. Le retard reste fixe en permanence. Cela simplifie radicalement la synchronisation.
Pour comprendre les solutions modernes, voyez Comparatif 2026 des 6 meilleurs logiciels de visioconférence.
Passerelles de compatibilité pour terminaux hérités
Les passerelles H.320 vers SIP traduisent les protocoles. Elles agissent comme des interprètes en temps réel. Les anciens terminaux peuvent ainsi appeler les nouveaux systèmes IP.
La conversion peut toutefois générer quelques frictions techniques. Vous pourriez perdre certains contrôles avancés. Une légère latence peut aussi apparaître durant le processus.
C’est une solution indispensable pour la transition.
Guide de dépannage pour intégrateurs audiovisuels
Les erreurs d’interconnexion proviennent souvent des canaux B. Un mauvais paramétrage bloque l’établissement des sessions. La session multimédia reste alors incomplète ou échoue.
La perte de signal BAS nécessite un diagnostic précis. Vérifiez d’abord si le réseau laisse passer les codes de contrôle. C’est le point de départ de toute résolution.
Un bon intégrateur doit maîtriser ces subtilités techniques.
Facteurs humains et ergonomie des interfaces
La technologie doit s’effacer devant l’expérience utilisateur. Les systèmes hybrides demandent une simplicité absolue en façade. La complexité des passerelles doit rester totalement invisible pour vos collaborateurs.
L’usage moderne impose une réactivité immédiate. Le « one-touch join » devient la norme, même sur de vieilles infrastructures. On ne veut plus configurer, on veut cliquer et parler.
Pour une solution simple, testez Google Meet : la solution de visioconférence simple et sécurisée.
Maîtriser les standards H.320 et H.321 garantit une interopérabilité sans faille entre vos infrastructures RNIS et les réseaux ATM. En optimisant vos protocoles de signalisation et vos codecs audio, vous assurez une stabilité broadcast indispensable à votre image de marque. Sécurisez dès maintenant vos communications critiques pour une fiabilité totale.
FAQ
Quelle est la différence fondamentale entre les normes H.320 et H.321 ?
La norme H.320 constitue le socle technique historique pour la visioconférence sur réseaux numériques à bande étroite (RNIS). Elle définit comment les terminaux communiquent via des circuits commutés pour garantir une stabilité de flux que les professionnels exigent pour leurs échanges critiques.
La recommandation H.321 est une adaptation directe de ce standard pour les environnements à large bande de type B-ISDN. Elle permet d'intégrer les capacités du H.320 dans des réseaux utilisant la commutation de cellules ATM, assurant ainsi une interopérabilité parfaite entre les infrastructures existantes et les réseaux à plus haut débit.
Comment le signal BAS optimise-t-il une session de visioconférence ?
Le Bit-rate Allocation Signal (BAS) agit comme le centre de contrôle de votre connexion. Ce signal permet aux terminaux d'échanger leurs capacités techniques en temps réel et de négocier dynamiquement le mode de fonctionnement le plus performant dès l'établissement de l'appel.
Grâce au code BAS, le système peut ajuster instantanément la répartition de la bande passante entre l'audio, la vidéo et les données. Cette gestion "in-band" garantit que la communication reste fluide et s'adapte aux contraintes du réseau sans interruption pour l'utilisateur.
Quels sont les rôles respectifs des protocoles H.230 et H.242 ?
Pourquoi le choix du codec audio (G.711, G.722, G.728) est-il crucial ?
Comment assurer l'interopérabilité entre les anciens systèmes H.320 et le monde IP ?
