Le protocole H324 : visioconférence en bas débit
L’essentiel à retenir : le standard H.324 garantit une visioconférence professionnelle stable sur les réseaux à bas débit en multiplexant l’audio, la vidéo et les données. Cette architecture assure une interopérabilité totale et une synchronisation labiale rigoureuse malgré les contraintes techniques. Le format QCIF (176×144 pixels) reste le point d’équilibre optimal pour maintenir une fluidité visuelle constante sous 33 600 bit/s.
Vous lancez une visioconférence cruciale depuis un site isolé, mais la bande passante instable fait saccader l’image et hache votre voix, décrédibilisant instantanément votre expertise face à vos clients VIP. Pour garantir une transmission fluide malgré ces contraintes techniques, l’adoption du standard H.324 assure une synchronisation rigoureuse des flux audio et vidéo sur les réseaux à bas débit. Cet article détaille les spécifications de cette norme de l’UIT et son extension mobile pour transformer une connexion précaire en un outil de communication professionnel et fiable.
- Les spécifications techniques du protocole H.324 pour le bas débit
- Architecture de la pile et multiplexage H.223
- Maîtrise des codecs audio et vidéo standardisés
- Établissement d’appel et contrôle via H.245
- Adaptations mobiles 3G-324M et résilience réseau
- Interopérabilité et gestion des infrastructures multipoints

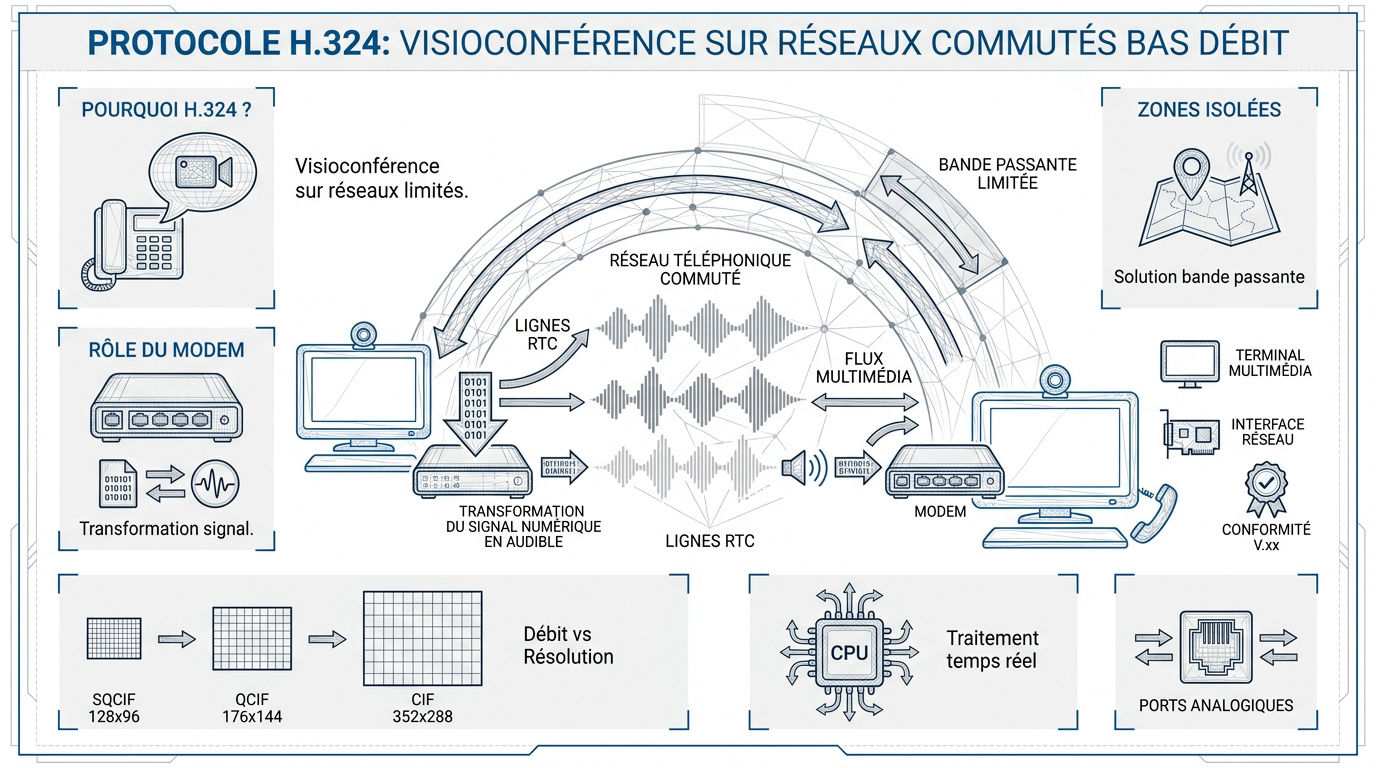

Les spécifications techniques du protocole H.324 pour le bas débit
Après avoir posé le décor de l’intégration audiovisuelle, abordons le cœur technique du standard H.324, pilier des échanges sur réseaux contraints.
Pourquoi utiliser ce standard sur les réseaux commutés ?
Le H.324 servait historiquement les lignes RTC traditionnelles. Ce protocole autorise la visioconférence là où le haut débit manque cruellement. C’est un cadre robuste pour la communication multimédia.
Le modem joue un rôle central ici. Il transforme les signaux numériques en fréquences audibles. Cela permet le transport des flux multimédias sur des réseaux de commutation de circuits classiques.
Pour les zones isolées, c’est vital. Le H.324 reste la solution de repli. Il gère efficacement une bande passante limitée.
Les prérequis matériels d'une installation conforme
L’installation exige des terminaux multimédias et des interfaces réseau spécifiques. La conformité aux normes V.34 ou V.90. Ces standards garantissent la liaison analogique nécessaire.
Le traitement du signal demande une puissance réelle. Le processeur doit encoder les flux en temps réel. L’objectif est d’éviter toute latence excessive pour l’utilisateur final.
La compatibilité avec l’existant ne doit pas être négligée. Les ports analogiques standards assurent la stabilité. Ils permettent une connexion fonctionnelle avec les équipements hérités.
Formats d'image standardisés de QCIF à CIF
Les résolutions SQCIF, QCIF et CIF définissent la qualité visuelle. Le choix dépend du débit réel de la ligne commutée. Adapter le format évite les saccades visuelles.
La résolution impacte directement la fluidité du mouvement. Un format réduit conserve un nombre d’images par seconde acceptable. C’est un compromis nécessaire pour maintenir l’échange.
Voici les dimensions standards utilisées par les codecs compatibles :
- SQCIF : 128×96 pixels
- QCIF : 176×144 pixels
- CIF : 352×288 pixels
Architecture de la pile et multiplexage H.223
Une fois le matériel en place, il faut comprendre comment les données s’organisent, notamment grâce au multiplexage H.223.
Fonctionnement du multiplexeur pour les flux simultanés
La structure des trames repose sur un modèle précis. Le multiplexeur assemble l’audio, la vidéo et le contrôle. Tout circule dans un seul flux de données.
Le système gère les flux de manière conjointe. Il évite les collisions majeures entre les différents médias. Chaque paquet arrive ainsi à destination sans encombre.
L’audio bénéficie d’une priorité élevée en temps réel. Cela garantit une compréhension vocale fluide. Les pertes éventuelles impactent alors moins la clarté des échanges.
Comparaison technique des couches d'adaptation AL1, AL2 et AL3
Les niveaux de protection varient selon les besoins. La couche AL1 traite les données sans erreur. À l’inverse, AL2 et AL3 sécurisent spécifiquement l’audio et la vidéo.
| Couche | Type de média | Protection | Usage principal |
|---|---|---|---|
| AL1 | Données | Sans CRC spécifique | Transfert de fichiers |
| AL2 | Audio | Numérotation de trame | Flux voix stable |
| AL3 | Vidéo | Correction CRC | Flux visuel robuste |
Ces couches optimisent la transmission globale. Elles s’adaptent à la nature critique des informations. Le transport gagne ainsi en efficacité pure.
Rôle des procédures V.8 et V.8 bis en début de session
La phase de négociation initiale est déterminante. Les modems s’identifient mutuellement dès le départ. Ils s’accordent alors sur leurs capacités techniques maximales.
Le protocole V.8 bis gère la sélection du mode. Il permet de basculer dynamiquement entre voix et données. Cette flexibilité est indispensable pour la session.
Sans cette étape, l’établissement de la liaison échouerait. La synchronisation entre les terminaux distants deviendrait impossible. C’est le socle de toute communication multimédia.
Maîtrise des codecs audio et vidéo standardisés
Performance du codec vidéo H.263 en environnement contraint
Le H.263 analyse finement la compression du mouvement. Il utilise des vecteurs de mouvement précis. L’objectif est de ne transmettre que les changements entre les images successives.
Cette norme réduit drastiquement la redondance spatiale inutile. Elle élimine les informations graphiques superflues en temps réel. Le codec atteint ainsi des débits extrêmement faibles, descendant souvent sous les 64 kbps.
Le rendu visuel reste stable et professionnel. L’image demeure parfaitement lisible malgré la forte compression. C’est une solution efficace pour maintenir une autorité visuelle.
Qualité vocale et compression avec la norme G.723.1
La norme G.723.1 propose deux débits : 5,3 et 6,3 kbps. Le choix dépend directement de la stabilité de votre réseau. La flexibilité est ici la priorité absolue.
L’algorithme utilise la technique de prédiction linéaire. Il modélise mathématiquement la voix humaine avec précision. Cela réduit le volume de données sans sacrifier la clarté du message vocal.
Le système accepte une légère latence algorithmique de 37,5 ms. Ce compromis garantit une voix naturelle et compréhensible. L’échange reste fluide, évitant ainsi toute fatigue cognitive inutile.
Gestion de la synchronisation labiale et de la gigue
Le recalage temporel est une exigence technique non négociable. Le son doit correspondre exactement aux mouvements des lèvres. Cela évite une gêne cognitive perturbante lors de vos échanges.
Des tampons de gigue gèrent les arrivées irrégulières de paquets. Ces mémoires lissent le flux de données entrant. Elles assurent une lecture constante et sans saccades de votre réunion.
Une mauvaise gestion de la gigue provoque des hachures sonores. Ces micro-coupures nuisent gravement à la crédibilité de l’interlocuteur. Une synchronisation parfaite renforce au contraire votre image professionnelle.
Établissement d'appel et contrôle via H.245
Phases de négociation des capacités du terminal
Les terminaux échangent d’abord leurs listes de capacités. Chaque point de terminaison énumère ses codecs audio et vidéo supportés. Cela permet d’identifier immédiatement un terrain d’entente technique exploitable.
Une hiérarchie maître-esclave s’établit ensuite. Cette étape règle les priorités de décision. Elle évite ainsi tout conflit si les deux systèmes lancent une action identique au même instant.
La maîtrise des protocoles visioconference garantit cette interopérabilité. Une configuration précise assure une communication fluide. C’est le socle d’une expérience utilisateur professionnelle sans faille technique.
Ouverture et gestion des canaux logiques multimédias
L’allocation des ressources suit la négociation. Chaque flux média, qu’il soit audio ou vidéo, exige son propre canal logique. Ces canaux peuvent être unidirectionnels ou bidirectionnels selon l’usage.
La signalisation de fermeture est tout aussi rigoureuse. Elle intervient dès la fin de la session. Cette procédure libère proprement les ressources système. Elle prévient ainsi toute instabilité du terminal.
Le système gère la bande passante dynamiquement. Les débits s’ajustent en temps réel. Cela préserve la qualité globale.
Contrôle de caméra à distance avec H.281 et H.224
L’encapsulation PTZ permet de piloter les optiques. Les ordres de zoom ou d’inclinaison voyagent discrètement. Ils sont intégrés directement au flux de données sans interrompre l’image.
Le protocole H.224 sert de véhicule de transport. Il achemine les commandes vers le site distant. Cette couche assure que la caméra répond instantanément aux instructions de l’utilisateur.
Cette fonction est indispensable en milieu professionnel. Elle permet de recadrer les intervenants avec précision. C’est la garantie d’une image toujours parfaite, même dans les grands espaces.
Adaptations mobiles 3G-324M et résilience réseau
Le H.324 ne se limite pas aux lignes fixes ; il s’est adapté avec brio aux contraintes des premiers réseaux mobiles.
Spécificités techniques du standard 3G-324M
Le standard 3G-324M ajuste la pile protocolaire pour contrer les pertes de signal. Il modifie les couches cellulaires pour stabiliser les flux multimédias. La mobilité devient ainsi techniquement viable.
L’optimisation réduit les délais de transmission radio de manière significative. Cette réactivité maintenue assure une interactivité fluide sur les ondes. Le confort de conversation reste la priorité absolue ici.
Les algorithmes de compression ménagent l’autonomie des terminaux mobiles. Ils évitent de solliciter excessivement le processeur durant les sessions. Votre batterie conserve ainsi une longévité indispensable en déplacement.
Stratégies de rétablissement après erreurs sur canaux instables
La correction d’erreur directe (FEC) intègre des données redondantes dans le flux. Elle permet de reconstruire les paquets perdus sans solliciter de nouvel envoi. Le flux reste continu malgré les interférences.
La retransmission sélective cible uniquement les éléments de données corrompus ou manquants. Cette méthode économise la bande passante sur les canaux saturés. Elle évite de renvoyer inutilement des blocs entiers déjà reçus. L’efficacité du réseau est alors préservée.
Le protocole garantit une robustesse globale face aux micro-coupures. La session de visioconférence ne s’interrompt pas brutalement.
Chiffrement et sécurisation des flux de données
Des options de confidentialité protègent vos échanges audio et vidéo sensibles. Le chiffrement empêche toute interception malveillante de vos données privées. C’est un rempart nécessaire pour vos communications professionnelles.
La sécurité s’applique directement au niveau des trames multiplexées du transport. Cette intégration native garantit une protection efficace sans alourdir la structure. Le flux de données reste cohérent et sécurisé.
Un chiffrement robuste sollicite davantage les ressources de calcul du terminal. Cela peut induire une légère augmentation de la latence globale. Mais la confidentialité totale justifie ce compromis technique.
Interopérabilité et gestion des infrastructures multipoints
Pour finir, voyons comment ce protocole s’intègre dans des écosystèmes plus larges et gère les réunions à plusieurs.
Connexion entre terminaux H.324 et réseaux IP ou RNIS
Les passerelles jouent un rôle de traducteur indispensable. Ces équipements convertissent les protocoles en temps réel. Ils lient ainsi le monde analogique au numérique sans friction.
Passer du mode circuit au mode paquet est complexe. Cette transition vers l’IP exige une grande rigueur. La synchronisation des flux doit rester parfaite pour l’utilisateur.
Comprendre l’ origine de la visioconférence aide à saisir ces enjeux. En parallèle, maîtriser le protocole SIP et la VoIP devient un atout majeur pour vos infrastructures.
Utilisation des unités MCU pour les sessions de groupe
Le mixage centralisé repose sur l’unité MCU. Elle reçoit tous les flux audio et vidéo. Elle assemble ensuite une image composite pour chaque participant distant.
Le pont de visioconférence doit orchestrer les prises de parole. Il gère l’affichage des différents sites simultanément. Cette gestion garantit une fluidité visuelle indispensable en réunion.
Chaque MCU possède un nombre fini de ports. Les connexions simultanées sont donc limitées. Il faut anticiper ces capacités matérielles avant vos sessions.
Intégration des applications de données T.120
Le partage de documents utilise la norme T.120. Elle permet de collaborer sur des fichiers communs. Le tableau blanc interactif devient alors un outil réel.
Les données coexistent avec l’audio et la vidéo. Elles partagent la bande passante intelligemment. La communication ne subit aucune interruption durant les transferts.
Cette fonctionnalité transforme une simple discussion vidéo. Elle crée une véritable séance de travail interactive. L’efficacité collective s’en trouve ainsi grandement renforcée.
Maîtriser les standards H.324 et H.324M garantit une interopérabilité multimédia totale, même sur des réseaux à bas débit ou mobiles instables. Optimisez dès maintenant vos infrastructures avec les codecs H.263 et G.723.1 pour assurer une communication fluide et professionnelle. La fiabilité technique est le socle de votre autorité.
FAQ
Qu'est-ce que le standard H.324 et quel est son rôle exact ?
Le H.324 est une recommandation de l'UIT qui définit le cadre technique des terminaux multimédias opérant sur des réseaux à commutation de circuits. Son objectif est de garantir l'interopérabilité entre différents équipements pour la transmission simultanée de la voix, de la vidéo et des données sur des lignes à bas débit.
Pour un professionnel, ce standard assure que des terminaux de constructeurs variés peuvent communiquer efficacement, en gérant la signalisation et la synchronisation des flux de manière rigoureuse, même sur des infrastructures réseau traditionnelles ou contraintes.
En quoi consiste l'extension H.324M pour les communications mobiles ?
L'extension H.324M (le "M" signifiant Mobile) adapte le cadre initial aux spécificités des réseaux cellulaires. Elle est conçue pour maintenir la session malgré une bande passante limitée, une latence variable et les risques de pertes de signal inhérents à la mobilité.
Cette norme intègre des mécanismes de compression plus agressifs et une gestion optimisée de l'énergie. C'est une solution robuste pour assurer la continuité d'une visioconférence professionnelle lorsque l'on se déplace sur des réseaux mobiles instables.
Quelles sont les résolutions vidéo SQCIF, QCIF et CIF supportées ?
Comment le protocole H.223 gère-t-il le multiplexage des flux ?
Quel est l'intérêt des modems V.34 et V.90 avec le H.324 ?
Comment le protocole H.245 contrôle-t-il une session de visioconférence ?
